Ce este un furtun hidraulic?

Ce este a Furtun hidraulic

Un furtun hidraulic este un tub flexibil, întărit, conceput pentru a transporta fluid sub presiune între componentele unui sistem hidraulic, transferând forța necesară pentru a deplasa cilindri, motoare și alte dispozitive de acționare. Spre deosebire de țeava rigidă de oțel, un furtun hidraulic se poate îndoi în jurul pieselor în mișcare și poate absorbi vibrațiile, motiv pentru care este alegerea standard oriunde echipamentul se îndoaie, se rotește sau își schimbă poziția în timpul funcționării. Un ansamblu complet de furtun hidraulic împerechează furtunul însuși cu fitingurile pentru furtun hidraulic sertizate la fiecare capăt , creând o cale etanșă care conectează pompe, supape, cilindri și rezervoare într-un singur circuit de lucru.

Majoritatea furtunurilor hidraulice au o structură stratificată similară, indiferent de aplicație. Un tub interior transportă fluidul și rezistă compoziției chimice a acelui fluid, un strat de armare din sârmă sau material textil împletit sau spiralat conferă furtunului capacitatea sa de presiune, iar un capac exterior protejează armătura de abraziune, intemperii și uzură generală. Înțelegerea acestei structuri face mult mai ușor să alegeți furtunul corect și fitingul potrivit pentru orice mașină dată.

Cum este construit un furtun hidraulic

Fiecare furtun hidraulic este construit în straturi, iar numărul și tipul acelor straturi determină cât de multă presiune poate suporta furtunul și cum se comportă la îndoire, căldură și îndoiri repetate.

Tabelul 1: Straturi de miez găsite într-un furtun hidraulic tipic
Strat Funcția Material comun
Tub interior Transportă și conține fluidul hidraulic Cauciuc sintetic sau termoplastic
Întărire Oferă capacitate de presiune și rezistență la spargere Sârmă de oțel împletită sau spiralată, textil
Capac exterior Protejează împotriva abraziunii, intemperiilor și substanțelor chimice Cauciuc sintetic, poliuretan

Un singur strat de împletitură de sârmă este obișnuit pe furtunurile cu sarcini mai ușoare, în timp ce un furtun hidraulic de înaltă presiune utilizat în echipamente solicitante utilizează adesea două sau mai multe straturi de sârmă spirală pentru a atinge o presiune de lucru mult mai mare fără a se extinde sau slăbi în timpul ciclurilor repetate de presiune.

Înțelegerea presiunii nominale a furtunului hidraulic

Presiunea nominală a furtunului hidraulic vă indică presiunea maximă de lucru pe care o poate suporta în siguranță un furtun în timpul funcționării normale și ar trebui să fie întotdeauna potrivită cu presiunea reală pe care o produce pompa sau sistemul conectat, nu pur și simplu aleasă la întâmplare. Două cifre contează aici, presiunea de lucru pentru care este evaluat un furtun în timpul utilizării continue și presiunea de spargere, care este punctul de defecțiune și se află cu mult peste presiunea de lucru ca o marjă încorporată.

Presiunea de lucru tipică după tipul de armătură Scăzut Înalt Impletitura textila Impletitură cu un singur fir Impletitură de sârmă dublă Sârmă în spirală

Figura 1: Capacitatea de presiune relativă de lucru prin construcția armăturii, la scară mică până la mare

Furtunurile hidraulice înfăşurate în spirală ating, în general, cea mai mare capacitate de presiune în această comparaţie, motiv pentru care un furtun hidraulic de înaltă presiune utilizat la excavatoare, prese și echipamente de ridicare grele este aproape întotdeauna construit cu armare din sârmă spirală, mai degrabă decât cu o singură împletitură textilă.

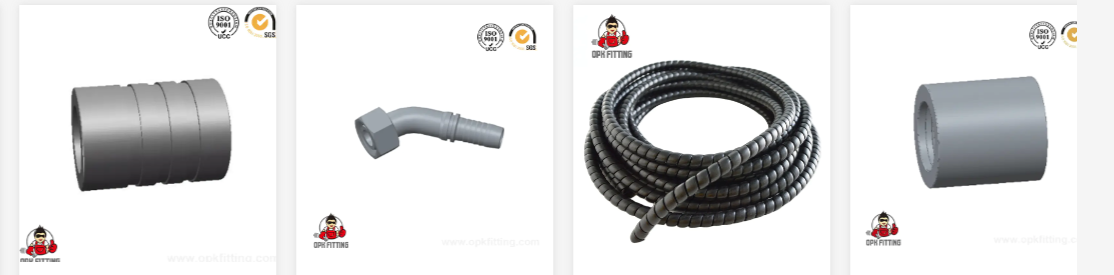

Fitinguri pentru furtunuri hidraulice și cum funcționează

Fitingurile hidraulice pentru furtun conectează furtunul la pompe, cilindri, supape și colectoare, iar fitingul este la fel de important pentru un sistem fără scurgeri ca și furtunul în sine. Un fiting este în mod obișnuit sertizat pe capătul furtunului folosind o virolă potrivită, formând un ansamblu de furtun hidraulic permanent, cu presiune nominală.

Tipuri comune de montare

  • Fitinguri JIC, recunoscute printr-un scaun evazat la 37 de grade și utilizate pe scară largă în echipamentele hidraulice generale
  • Fitinguri ORFS, etanșare cu o față de inel O pentru o conexiune puternică rezistentă la scurgeri
  • Fitinguri filetate NPT și BSP, comune pe porturile pompelor și blocurile de supape
  • Fitinguri cu flanșă, utilizate pe furtun cu diametru mai mare unde este necesară o conexiune cu șuruburi
  • Cuplaje cu deconectare rapidă, permițând conectarea și deconectarea rapidă, fără scule

Identificarea furtunului hidraulic

Identificarea furtunului hidraulic se reduce, de obicei, la verificarea a trei detalii împreună, mai degrabă decât să se bazeze doar pe aspect: tipul și dimensiunea filetului, unghiul scaunului sau stilul de etanșare și dacă conexiunea este tată sau femeie. Măsurarea diametrului filetului cu un șubler și compararea formei scaunului cu o diagramă de referință este cea mai fiabilă modalitate de a confirma o racordare înainte de a comanda o înlocuire.

Cum să alegeți ansamblul furtunului hidraulic potrivit

Selectarea unui ansamblu de furtun hidraulic începe cu potrivirea a patru factori cu echipamentul pe care îl va servi, mai degrabă decât alegerea numai pe baza diametrului furtunului.

  1. Presiunea de lucru a sistemului, confirmată în raport cu valoarea nominală a presiunii furtunului cu o marjă de siguranță adecvată
  2. Tipul fluidului și temperatura, deoarece materialul tubului interior trebuie să reziste fluidului hidraulic specific utilizat
  3. Diametrul interior al furtunului, dimensionat pentru a menține debitul adecvat fără scădere excesivă de presiune sau acumulare de căldură
  4. Dirijare și raza de îndoire, deoarece un furtun forțat sub raza minimă de îndoire se uzează mult mai devreme decât era de așteptat
Presiunea de lucru vs presiunea de spargere pe dimensiunile furtunurilor 6 mm 10 mm 13 mm 19 mm 25 mm Presiune de lucru Presiune de spargere

Figura 2: Relația ilustrativă dintre presiunea de lucru și marja presiunii de spargere pe dimensiunile furtunurilor

Distanța dintre linia de presiune de lucru și linia de presiune de explozie reprezintă marja de siguranță încorporată într-un furtun evaluat corespunzător și această marjă nu trebuie niciodată tratată ca capacitate de operare de rezervă în timpul utilizării normale a sistemului.

Ghid de instalare a furtunului hidraulic

Instalarea corectă prelungește durata de viață și reduce șansa de scurgeri premature sau de defecțiune a furtunului. Un ghid de bază de instalare a furtunului hidraulic urmează, în general, această secvență.

  1. Tăiați furtunul pătrat și curățați, îndepărtând orice fir de armare slăbit de la capătul tăiat
  2. Selectați fitingul și virola potrivite în funcție de dimensiunea furtunului și tipul de armătură
  3. Sertizează fitingul la diametrul de sertizare specificat de producător pentru acea combinație de furtun și fiting
  4. Dirijați furtunul evitând îndoirile ascuțite sub raza minimă de îndoire și departe de suprafețele fierbinți sau părțile mobile
  5. Susține cursele lungi de furtun cu cleme la intervale regulate pentru a preveni căderea și frecarea
  6. Testați presiunea ansamblul finit înainte de a-l pune în funcțiune completă

Lista de verificare a întreținerii furtunurilor hidraulice

Inspecția de rutină detectează majoritatea problemelor cu furtunurile cu mult înainte ca acestea să provoace timpi de nefuncționare. O listă practică de verificare a întreținerii furtunurilor hidraulice acoperă următoarele puncte în timpul fiecărei runde de inspecție.

  • Verificați capacul exterior pentru crăpare, abraziune, bășici sau fir de armare expus
  • Inspectați fitingurile pentru semne de scurgere, coroziune sau mișcare în zona de sertizare
  • Confirmați că traseul furtunului nu a intrat în contact cu componente fierbinți sau margini ascuțite
  • Căutați îndoituri, răsuciri sau secțiuni aplatizate de-a lungul lungimii furtunului
  • Înregistrați vârsta furtunului și înlocuiți ansamblurile care au atins intervalul de service recomandat
Cauze comune din spatele eșecului furtunului hidraulic Abraziune și frecare Înalt Dirijare incorectă Înalt Utilizare cu suprapresiune Moderat Expunerea la ozon și căldură Moderat Oboseala de adaptare Scăzuter

Figura 3: Clasament ilustrativ al factorilor comuni care contribuie la cedarea furtunului în câmp

Compararea tipurilor de furtunuri hidraulice

Construcțiile diferite de furtunuri funcționează diferit în același set de măsuri practice, ceea ce face comparația una lângă alta utilă atunci când restrângeți o opțiune.

Capacitate de presiune Rezistenta la abraziune Interval de temperatură Flexibilitate Absorbția vibrațiilor Impletitură cu un singur fir Sârmă în spirală Hose

Figura 4: Performanță comparativă în cinci măsuri practice la o scară relativă

Furtunul spiralat duce, în general, la capacitatea de presiune și rezistența la abraziune, care se potrivește utilizării sale obișnuite pe mașinile grele, în timp ce furtunul cu împletitură cu o singură sârmă rămâne mai ușor și mai flexibil, făcându-l o alegere obișnuită pentru echipamentele cu direcționare mai strânsă și mișcări frecvente.

Industrii care se bazează pe ansambluri de furtunuri hidraulice

Furtunurile hidraulice și fitingurile pentru furtunuri hidraulice apar într-o gamă largă de echipamente industriale oriunde este folosită puterea fluidului pentru a genera mișcare sau forță.

Tabelul 2: Industrii comune și aplicații tipice pentru furtunuri hidraulice
Industria Aplicație tipică
Mașini de inginerie Circuite hidraulice pentru excavator, încărcător și macara
Metalurgie și minerit Linii de presa grele și echipamente de manipulare a materialelor
Petrol și chimie Linii de transfer de fluide rezistente la fluide de proces specifice
Transport maritim și maritim Mașini de punte și sisteme hidraulice de direcție
Aerospațial și militar Suport la sol și echipamente mobile specializate
Constructii Pompe de beton, ascensoare și echipamente compacte

Despre OPK FITTING Fabrica de echipamente hidraulice

Fabrica de echipamente hidraulice OPK FITTING este un producător specializat de furtunuri hidraulice, fitinguri și adaptoare pentru furtunuri hidraulice, cu sediul în orașul Ningbo, provincia Zhejiang, o zonă recunoscută de mult ca centru pentru producția de țevi hidraulice în China. Cu peste 10 ani de experiență în producție , fabrica acoperă o gamă largă de niveluri de presiune, dimensiuni de furtun și tipuri de fitinguri care deservesc mașini, metalurgie, petrol, construcții, transport maritim, aerospațial, agricultură, industria farmaceutică și alimentară.

Fabricația din fabrică urmează o linie completă de proces, inclusiv tăierea țevilor, îndepărtarea cauciucului, sertizarea furtunurilor, testarea presiunii de probă și clătirea. Îmbinările cotului sunt produse printr-un proces de producție integral folosind echipamente de încălzire de înaltă frecvență și îndoitoare de țevi controlate de computer, susținând o structură curată și un finisaj fiabil pe fiecare ansamblu de furtun hidraulic care părăsește instalația. Echipa include profesioniști în design calificați, concentrați atât pe performanța produsului, cât și pe asistența clienților receptivă, iar produsele din fabrică sunt furnizate clienților din Orientul Mijlociu, Europa și Statele Unite.

Întrebări frecvente

  • Î1. Ce furtun hidraulic sa aleg

    Potriviți furtunul la presiunea de lucru a sistemului dvs., tipul de fluid, domeniul de temperatură și raza de curbură necesară, în loc să alegeți numai după diametru.

  • Q2. Care fiting hidraulic este cel mai bun

    Fixarea potrivită depinde de tipul filetului portului de pe echipamentul dumneavoastră, cum ar fi JIC, ORFS, NPT sau BSP, astfel încât identificarea vine înainte de selecție.

  • Q3. De ce grad de presiune am nevoie

    Verificați presiunea maximă de lucru pe care o generează pompa sau sistemul dvs. și selectați un furtun de peste această cifră, cu o marjă de siguranță adecvată.

  • Î4. Cum se identifică fitingurile pentru furtunuri hidraulice

    Măsurați diametrul filetului, verificați unghiul scaunului sau stilul de etanșare și confirmați dacă conexiunea este tată sau femeie înainte de a comanda un chibrit.

  • Î5. Cum se citesc marcajele furtunurilor hidraulice

    Textul liniei furtunului enumeră de obicei diametrul interior, presiunea de lucru, intervalul de temperatură și informațiile despre lotul de fabricație imprimate de-a lungul capacului exterior.

  • Î6. Cum sunt livrate bunurile către clienți

    Transporturile se deplasează de obicei pe mare, deoarece fabrica se află aproape de portul Ningbo, iar transportul aerian este disponibil prin aeroporturile Ningbo și Shanghai pentru comenzi urgente.

  • Î7. Ce domenii de aplicare acoperă produsele

    Produsele servesc sisteme hidraulice și de transport de fluide în mașini de inginerie, metalurgie, petrol, minerit, construcții, chimie, transport maritim, aerospațial și militar.

  • Î8. Cum arată metoda de plată

    Termeni precum FOB, CIF sau CNF sunt confirmați la cotație, cu comenzile de producție în masă aranjate în mod obișnuit ca depozit urmat de sold înainte de livrare și decontare lunară disponibilă la cerere.
