Fitinguri hidraulice JIC: dimensiuni, filete, vs NPT/ORFS, selecție și instalare

Mâna ta știe deja diferența: un fiting tată JIC se înfilează ușor într-un pivot femel JIC și se așează cu o evază metal-metal de 37°. Încercați același tac într-un port NPT și acesta leagă, curge sau deteriorează firele. Acest scurt test surprinde de ce fitingurile hidraulice JIC sunt atât populare, cât și greșit înțelese. JIC înseamnă Joint Industry Council, iar geometria este definită în SAE J514: filete UNF paralele plus o suprafață de etanșare evazată la 37°. Când comandați sau asamblați furtun hidraulic, potriviți atât dimensiunea liniuței, cât și unghiul scaunului, nu doar diametrul filetului.

Ce sunt fitingurile hidraulice JIC?

Fitingurile JIC sunt fitinguri pentru tuburi evazate. Un conector JIC tată are un con de 37° prelucrat la capăt; fitingul mamă are un scaun conic de 37° potrivit. Pe măsură ce piulița de cuplare este strânsă, capătul tubului evazat sau conul tată este apăsat pe scaunul mamă. Etanșarea metal-metal rezultată poate face față presiunii și vibrațiilor ridicate fără un inel O sau etanșant pentru filet.

Acest design diferă de filetele de țevi conice, cum ar fi NPT, care etanșează prin încordarea filetelor. De asemenea, diferă de ORFS, care folosește un inel O pe o față plată. Deoarece JIC folosește fire paralele, acesta poate fi dezasamblat și refăcut în mod repetat dacă suprafețele de ședere rămân curate și nedeteriorate.

Majoritatea fitingurilor JIC sunt prelucrate din oțel carbon și zincat sau din oțel inoxidabil pentru medii corozive. În echipamentele mobile, mașini-unelte și mașini agricole, evazarea de 37° a devenit o alegere implicită pentru ansamblurile de tuburi și furtunuri rigide.

Dacă construiți sau înlocuiți un ansamblu de furtun, începeți cu un ansamblu bine făcut Racord JIC tată con 74° ; unghiul inclus de 74° este același cu unghiul de 37° măsurat de la linia centrală.

16711 JIC Male 74° Cone Manufacturer, OEM/ODM Factory - Ningbo Opk Fitting Co., 16711 JIC Masculin 74° Producător de conuri, OEM/ODM Factory - Ningbo Opk Fitting Co., Ningbo Opk Fitting Co., Ltd este producător și fabrică de top din China ODM și OEM 16711 JIC Masculin 74° Cone. Descrierea produsului Numele produsului: Jic Ma... Vizualizare produs →

De ce fulgerul de 37 de grade nu este opțional

Un scaun de 37° trebuie să fie asociat cu un con de 37°. O rază de 45° arată similar, dar nu se va sigila. Chiar și o mică tăietură în scaunul de 37° poate crea o cale de scurgere. Prin urmare, inspectați conul și scaunul la lumină bună înainte de asamblare.

Dimensiuni de montaj JIC: Numerele liniuțelor și dimensiunile filetului

Fitingurile JIC sunt dimensionate după numerele liniuțelor bazate pe diametrul exterior nominal al tubului în trepte de 1/16 inch. Un fiting -6 se potrivește cu tubul de 3/8 inch; un -12 se potrivește cu tubul de 3/4 inch. Filetul este un filet UNF paralel, nu un filet de țeavă. De exemplu, un JIC tată -6 are un filet 9/16-18 UNF.

Tabelul de mai jos arată diametrele exterioare tipice ale filetului pentru dimensiunile comune ale liniuțelor JIC. Aceasta este o modalitate rapidă de a verifica ceea ce dețineți înainte de a comanda un înlocuitor.

-4 -6 -8 -10 -12 -16 -20 -24 0.44 0.56 0.75 0.88 1.06 1.31 1.63 1.88 Diametru exterior filet (in)

Dimensiuni comune ale liniuțelor JIC: diametrul exterior al filetului nu este același cu diametrul exterior al tubului.

Dimensiuni comune ale liniuțelor JIC, diametrul exterior nominal al tubului și dimensiunile filetului UNF.
Dimensiunea liniuței OD nominal al tubului Dimensiunea firului Unghiul scaunului
-4 1/4 in 7/16-20 UNF 37°
-6 3/8 in 9/16-18 UNF 37°
-8 1/2 in 3/4-16 UNF 37°
-10 5/8 in 7/8-14 UNF 37°
-12 3/4 in 1-1/16-12 UNF 37°
-16 1 in 1-5/16-12 UNF 37°
-20 1-1/4 in 1-5/8-12 UNF 37°
-24 1-1/2 inch 1-7/8-12 UNF 37°

Pentru toleranțe exacte, consultați întotdeauna un desen sau catalogul furnizorului, deoarece unii producători marchează dimensiunea liniuței pe hexagon, iar alții nu.

JIC vs. NPT, BSP și ORFS

Fitingurile JIC sunt frecvent confundate cu alte familii de fitinguri hidraulice, mai ales atunci când o mașină are conexiuni mixte. O comparație rapidă este utilă.

Diferențele cheie între tipurile comune de filete ale fitingurilor hidraulice.
Caracteristică JIC NPT BSPP / BSP ORFS
Forma firului UNF paralel NPT conic BSP paralel sau BSPT conic UNF paralel
Metoda de etanșare Flacăra metalică de 37° Interferența firelor Con metalic de 60°, inel O sau șaibă Inel O în canelura frontală
Utilizare tipică Hidraulica mobila si a instalatiilor Conducte generale Echipamente europene și metrice Controlul scurgerilor de înaltă presiune
Compatibil JIC? - Nu Nu Nu

JIC nu este interschimbabil cu niciunul dintre tipurile comune de filet de mai sus. Diferențele nu sunt doar cosmetice. Firele nepotrivite se pot încrucișa rapid sau pot părea că se strâng, dar se scurg sub presiune.

O verificare de identificare de 30 de secunde

  • Verificați dacă filetul este paralel sau conic; NPT se micșorează vizibil, în timp ce JIC nu.
  • Măsurați unghiul scaunului: JIC este de 37°, SAE 45° este diferit, BSP este de 60° și ORFS are o față plată cu o canelură pentru inel O.
  • Utilizați un indicator de pas al filetului pentru a confirma pasurile UNF, cum ar fi 20, 18, 16, 14 sau 12 fire pe inch.
  • Verificați dimensiunea liniuței cu un șubler și comparați-o cu diametrul exterior al filetului din tabelul de mai sus.

Când trebuie să conectați JIC la NPT, BSP sau ORFS, nu forțați firele. Folosește o calitate adaptor hidraulic conceput pentru acea tranziție.

Cum să selectați fitingul JIC potrivit

Începeți cu presiunea sistemului și presiunea de vârf. Fitingul trebuie să fie evaluat pentru cel puțin presiunea maximă de lucru a furtunului și a aplicației. Apoi, alegeți dimensiunea și firul corecte. Apoi alegeți forma: drept, 45°, 90°, pivotant, perete, unire sau adaptor.

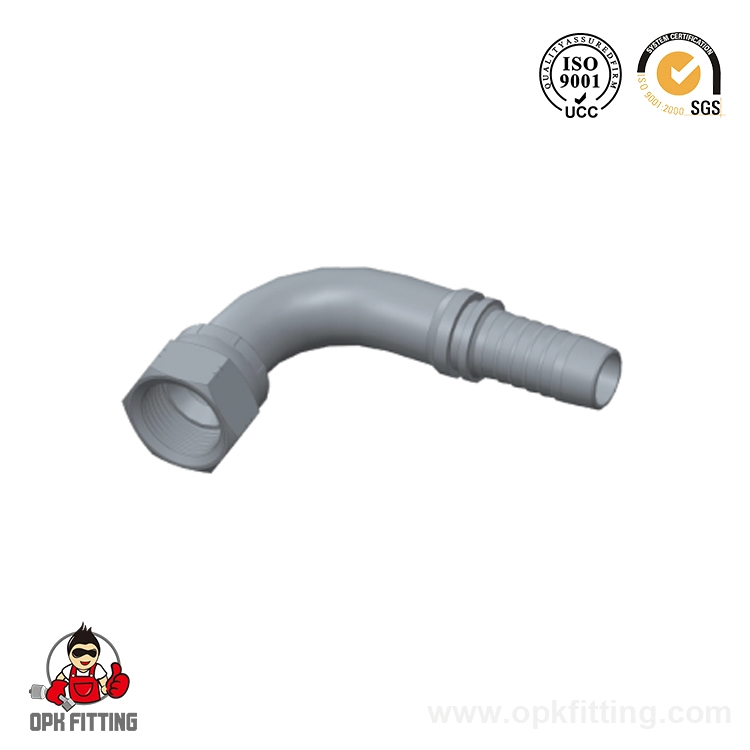

Luați în considerare spațiul din jurul fitingului. Dacă un conector drept este orientat într-un colț strâns, o versiune de 45° sau 90° reduce solicitarea furtunului. Dacă furtunul trebuie să se rotească în timpul instalării, un design JIC mamă sau tată pivotant este mai ușor de strâns. Dacă treceți printr-un panou sau un perete, utilizați un fiting pentru perete.

Pentru un scaun de conexiune feminin curat, selectați a Racord JIC mamă pentru scaun conic de 74° cu fire netede, fără bavuri.

26711 JIC Female 74° Cone Seat Manufacturer, OEM/ODM Factory - Ningbo Opk Fittin 26711 JIC Femeie 74° Producător scaun conic, OEM/ODM Factory - Ningbo Opk Fittin Ningbo Opk Fitting Co., Ltd este producător și fabrică de scaun conic pentru femeie 74° ODM și OEM 26711 JIC din China. Descrierea produsului Numele produsului:... Vizualizare produs →

Selectarea materialului contează. Oțelul carbon placat cu zinc este obișnuit în echipamentele uscate de interior sau industriale ușoare. Oțelul inoxidabil rezistă la coroziune în mediile marine, de prelucrare a alimentelor și chimice. Fitingurile din alamă JIC sunt disponibile pentru service la presiune joasă, dar sunt mai puțin frecvente.

Din perspectiva aprovizionării, un producător care produce mai multe familii standard sub un singur acoperiș poate simplifica controlul calității. Fabricile de fitinguri hidraulice din Ningbo furnizează linii JIC, BSP, metrice, flanșe și adaptoare, ceea ce ajută cumpărătorii să combine piesele și să mențină toleranțele consistente. Un furnizor de renume ar trebui să fie transparent în ceea ce privește placarea, tratamentul termic și testarea presiunii. Dacă vă aprovizionați cu producția sau întreținerea OEM, discutați cerințele dvs. JIC cu echipa noastră și confirmați piesa exactă înainte de a comanda.

Instalare și cauze comune ale scurgerilor

Chiar și un fiting JIC bun se va scurge dacă este instalat incorect. Înainte de asamblare, ștergeți conul și scaunul, verificați dacă există zgârieturi și verificați dacă firele sunt curate. Multe ansambluri JIC sunt instalate fără agent de etanșare, așa că păstrați suprafețele de etanșare fără reziduuri.

  • Nu utilizați bandă PTFE pe un scaun evazat la 37°. Poate preveni contactul metal-metal și poate depune resturi în sistem.
  • Strângeți cu mâna până când scaunele evază, apoi utilizați o cheie pentru rotirea finală. Strângerea excesivă poate distorsiona scaunul.
  • Țineți hexagonalul cu o cheie de rezervă, astfel încât furtunul să nu se răsucească.
  • Verificați dacă ambele părți au aceeași dimensiune și unghiul scaunului înainte de asamblarea finală.
  • Dacă ansamblul vibrează, utilizați un pivot sau o îmbinare pentru a reduce tensiunea asupra furtunului.

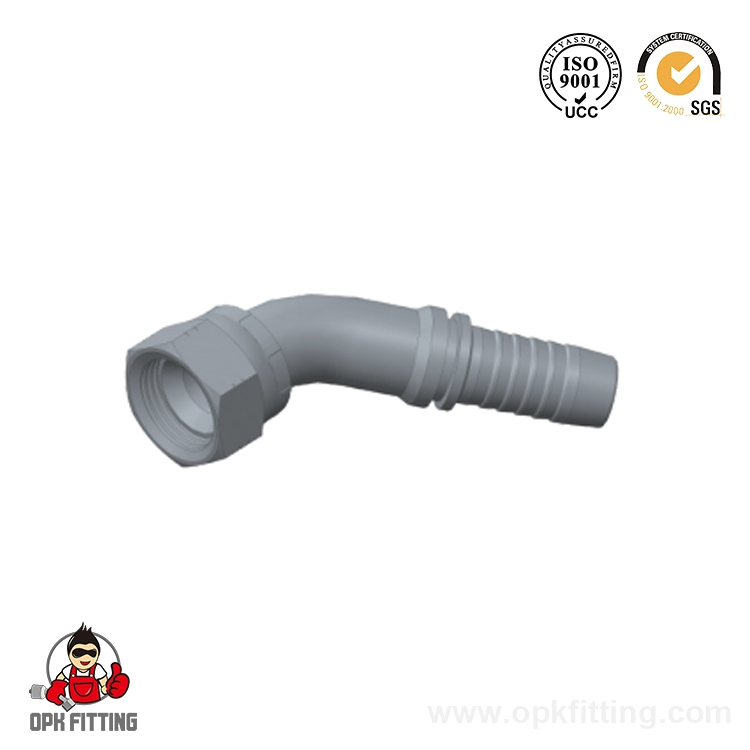

Pentru rutare strânsă, a Racord pentru scaun conic 45° JIC mamă 74° poate reduce îndoirea furtunului și menține ansamblul în raza minimă de îndoire.

26741 45° JIC Female 74° Cone Seat Manufacturer, OEM/ODM Factory - Ningbo Opk Fi 26741 45° JIC Femeie 74° Scaun conic Producător, OEM/ODM Factory - Ningbo Opk Fi Ningbo Opk Fitting Co., Ltd este producător și fabrică de top din China ODM și OEM 26741 45° JIC Femeie 74° scaun conic. Materia prima: otel carbon... Vizualizare produs →

De ce se scurg fitingurile JIC? O scurgere indică aproape întotdeauna un scaun deteriorat, un unghi de flare ușor greșit sau filetare încrucișată. Înlocuiți fitingul în loc să încercați să opriți scurgerea cu material de etanșare.

După sertizarea unui ansamblu de furtun, un magazin profesionist ar trebui să testeze presiunea fiecărui ansamblu și să spăleze orificiul înainte de ambalare. Acest lucru ajută la prinderea ferulelor slăbite, a scaunelor deteriorate și a contaminării.

Întrebări frecvente despre fitingurile hidraulice JIC

Î1. Care este diferența dintre fitingurile JIC și NPT?

A1. JIC folosește filete paralele și o etanșare metalică evazată la 37°. NPT folosește filete conice și etanșări prin interferența filetului. Nu sunt interschimbabile.

Q2. Fitingurile JIC și SAE sunt aceleași?

A2. Fitingurile JIC urmează SAE J514 cu o evază de 37°. Fitingurile evază SAE 45° sunt un standard diferit și nu sunt compatibile cu JIC.

Q3. Cum măsoară dimensiunea unui fiting JIC?

A3. Determinați dimensiunea liniuței măsurând diametrul exterior al filetului și comparându-l cu un tabel standard de dimensiuni JIC, apoi verificați unghiul de 37° a scaunului.

Î4. Pot folosi un bărbat JIC cu o femeie ORFS?

A4. Nr. Etanșări ORFS cu un inel O pe o față plată, în timp ce etanșări JIC cu un con metalic de 37°. Amestecându-le se va scurge și poate deteriora ambele suprafețe.

Î5. De ce curg fitingurile mele JIC?

A5. Cauzele obișnuite sunt scaunele evazate deteriorate, filetarea încrucișată, unghiul de evazare greșit, strângerea excesivă sau reziduurile pe suprafețele de etanșare.

Î6. Din ce materiale sunt fabricate fitingurile hidraulice JIC?

A6. Oțelul carbon placat cu zinc și oțelul inoxidabil sunt cele mai comune alegeri. Alama este disponibilă pentru aplicații la presiune joasă sau sensibile la coroziune.
